创建顶点缓冲

前言

缓冲(Buffer)在 Vulkan 中是一个用于存储任意数据的区域，它可以被显卡读取。在本节中，我们将用它存储顶点数据。与其他的 Vulkan 对象不同，缓冲并不会自动分配内存。我们在之前的章节中见识到了 Vulkan API 的可控性，内存管理也是其中之一。

本教程中有时叫它“缓冲区”，但多数时候直接称为“缓冲”，二者是一样的。

创建缓冲

创建一个新的函数 createVertexBuffer ：

void initVulkan() {
    createInstance();
    setupDebugMessenger();
    createSurface();
    selectPhysicalDevice();
    createLogicalDevice();
    createSwapChain();
    createImageViews();
    createRenderPass();
    createFramebuffers();
    createGraphicsPipeline();
    createCommandPool();
    createCommandBuffers();
    createSyncObjects();
    createVertexBuffer();
}

void createVertexBuffer() {

}

然后创建我们熟悉的 CreateInfo 信息并填写它：

vk::BufferCreateInfo bufferInfo;

首先填写 size 参数，它定义了缓冲的总字节数，我们使用 Vertex 的大小乘以总长度。

bufferInfo.size = sizeof(Vertex) * vertices.size();

第二个参数是 usage ，它表示这些数据的用途，可以是多个位掩码的组合。我们需要的是顶点缓冲，所以可以这样写：

bufferInfo.usage = vk::BufferUsageFlagBits::eVertexBuffer;

就像交换链中的图像，缓冲也能被特定的队列族独有或同时在多个之间共享。我们的缓冲只会被图形队列访问，所以我们排除共享。

bufferInfo.sharingMode = vk::SharingMode::eExclusive;

flags 参数用于配置稀疏缓冲内存，暂时无需设置，保持默认即可。

现在可以创建缓冲了，首先创建一个 vk::raii::Buffer 类型的 m_vertexBuffer 成员。

vk::raii::Buffer m_vertexBuffer{ nullptr };

然后在 createVertexBuffer 函数中创建它：

void createVertexBuffer() {
    vk::BufferCreateInfo bufferInfo;
    bufferInfo.size = sizeof(vertices[0]) * vertices.size();
    bufferInfo.usage = vk::BufferUsageFlagBits::eVertexBuffer;
    bufferInfo.sharingMode = vk::SharingMode::eExclusive;

    m_vertexBuffer = m_device.createBuffer(bufferInfo);
}

内存需求

虽然缓冲已经创建了，但它实际还未分配任何内存。分配内存的第一步是查询它的内存需求量：

const vk::MemoryRequirements memRequirements = m_vertexBuffer.getMemoryRequirements();

vk::MemoryRequirements 结构体包含如下信息：

成员变量	含义
`size`	需要的内存大小（字节），可能与 `bufferInfo.size` 不同
`alignment`	内存对齐方式，取决于 `bufferInfo.usage` 和 `bufferInfo.flags`
`memoryTypeBits`	适用于缓冲的内存类型的位字段

显卡可以分配不同类型的内存(显存)，这些不同的内存类型可能有不同的操作或性能表现。我们需要根据需求寻找合适的内存类型，现在让我们创建新函数 findMemoryType ：

uint32_t findMemoryType(const uint32_t typeFilter,const vk::MemoryPropertyFlags properties) const {

}

首先我们需要查询物理设备可用的内存类型信息：

// vk::PhysicalDeviceMemoryProperties
const auto memProperties = m_physicalDevice.getMemoryProperties();

vk::PhysicalDeviceMemoryProperties 结构体中有两个数组 memoryTypes 和 memoryHeaps 。第二个数组“内存堆”是不同的内存资源，比如 VRAM 耗尽时专用于 VRAM 和 RAM 交换的空间。而不同的内存类型存在于这些堆中。

作为初学者，我们现在只关心类型而不关心它来自哪个堆，但需要记得后者也会影响性能。

让我们找一个合适的内存类型：

for(uint32_t i = 0; i < memProperties.memoryTypeCount; ++i){
    if( typeFilter & (1 << i)) {
        return i;
    }
}
throw std::runtime_error("failed to find suitable memory type!");
return 0; // optional

typeFilter 参数将用于指定适合的内存类型的位字段。我们可以通过简单地迭代并检查相应的位是否为 1 来寻找合适的内存类型的索引。

我们还需要保证我们的顶点数据能够写入内存。 memoryTypes 数组由 vk::MemoryType 结构体组成，这些结构体指定每种内存类型的属性和对应的堆。

现在修改循环以检查属性支持：

for(uint32_t i = 0; i < memProperties.memoryTypeCount; ++i){
    if ((typeFilter & (1 << i)) &&
        (memProperties.memoryTypes[i].propertyFlags & properties ) == properties
    ) return i;
}

内存分配

现在我们可以找到正确的内存类型了，将这些信息都记入 vk::MemoryAllocateInfo 结构体：

vk::MemoryAllocateInfo allocInfo;
allocInfo.allocationSize = memRequirements.size;
allocInfo.memoryTypeIndex = findMemoryType(
    memRequirements.memoryTypeBits,
    vk::MemoryPropertyFlagBits::eHostVisible |
    vk::MemoryPropertyFlagBits::eHostCoherent
);

eHostVisible 表示可以被CPU(主机)访问， eHostCoherent 表示内存自动同步。

分配内存非常简单，我们首先在 m_vertexBuffer 上方创建一个新变量，然后使用 allocateMemory 分配资源：

vk::raii::DeviceMemory m_vertexBufferMemory{ nullptr };
vk::raii::Buffer m_vertexBuffer{ nullptr };

......

m_vertexBufferMemory = m_device.allocateMemory( allocInfo );

Buffer 依赖 DeviceMemory ，所以 Buffer 后声明，优先销毁。

内存分配成功后，还需要将内存和缓冲绑定：

m_vertexBuffer.bindMemory(m_vertexBufferMemory, 0);

右边的 0 是内存区域内的偏移量，通过此变量可以让一块内存分成多个区域。此内存专为顶点缓冲分配，偏移量应为 0 。

填充顶点缓冲

现在是时候把顶点数据拷贝到缓冲中了，我们使用mapMemory获取内存地址指针:

void* data = m_vertexBufferMemory.mapMemory(0, bufferInfo.size);

这个函数允许我们访问由偏移量和大小定义的指定内存区域。函数第三个参数是flags，提供了默认值，我们无需填写。

现在我们可以简单的拷贝资源，然后使用unmapMemory取消映射。

void* data = m_vertexBufferMemory.mapMemory(0, bufferInfo.size);
memcpy(data, vertices.data(), static_cast<size_t>(bufferInfo.size));
m_vertexBufferMemory.unmapMemory();

不幸的是，由于缓存或其他因素，驱动程序可能不会立即将数据复制到缓冲内存中，也可能对缓冲区的写入在映射的内存中尚不可见。有两种解决方案：

使用主机一致的内存堆，用 vk::MemoryPropertyFlagBits::eHostCoherent 标记。
写入映射的内存后立刻调用 flushMappedMemoryRanges ，并在映射的内存读取前调用 invalidateMappedMemoryRanges 。

我们使用了第一种方式，在 findMemoryType 函数参数中添加了一致性标志位。不过需要注意的是，这可能比显式刷新的性能略低一些，但我这无关紧要，因为我们只会复制一次。

刷新内存范围和使用一致性内存堆意味着驱动程序可以注意到我们写入了缓冲，但这不意味着在 GPU 上立即可见。 GPU 上的数据转移是个隐含的过程，规范只告诉我们，它保证在下次调用 queue.submit 时完成。

绑定顶点缓冲

剩下的就是在渲染操作期间绑定顶点缓冲，我们扩展recordCommandBuffer函数来执行此操作。

在 draw 语句上方添加一些内容，再修改 draw 语句：

const std::array<vk::Buffer,1> vertexBuffers { m_vertexBuffer };
constexpr std::array<vk::DeviceSize,1> offsets { 0 };
commandBuffer.bindVertexBuffers( 0, vertexBuffers, offsets );

commandBuffer.draw(static_cast<uint32_t>(vertices.size()), 1, 0, 0);

bindVertexBuffers 的第一个参数指定顶点缓冲绑定点的偏移量。我们还修改了 draw ，传递缓冲中得到顶点数，而不是硬编码的 3 。

测试

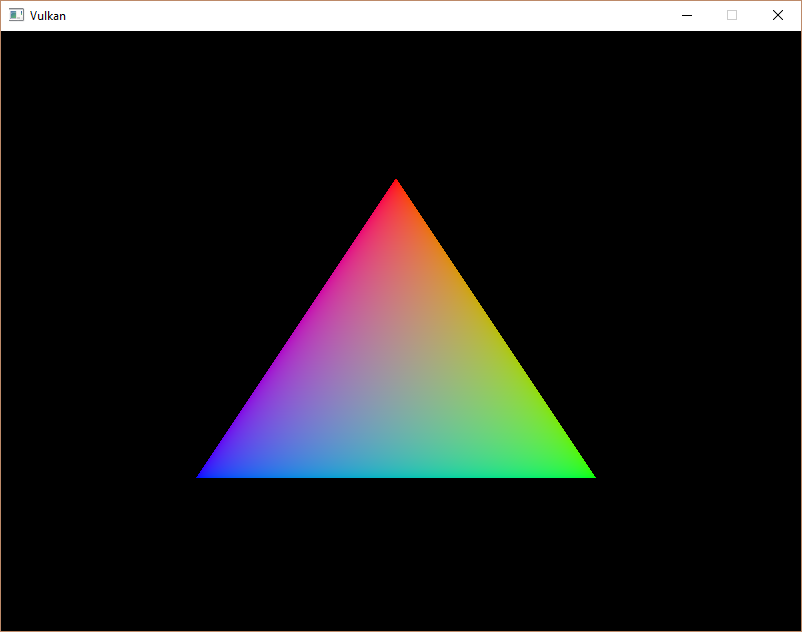

现在运行程序，你应该可以看到熟悉的三角形：

彩色三角形

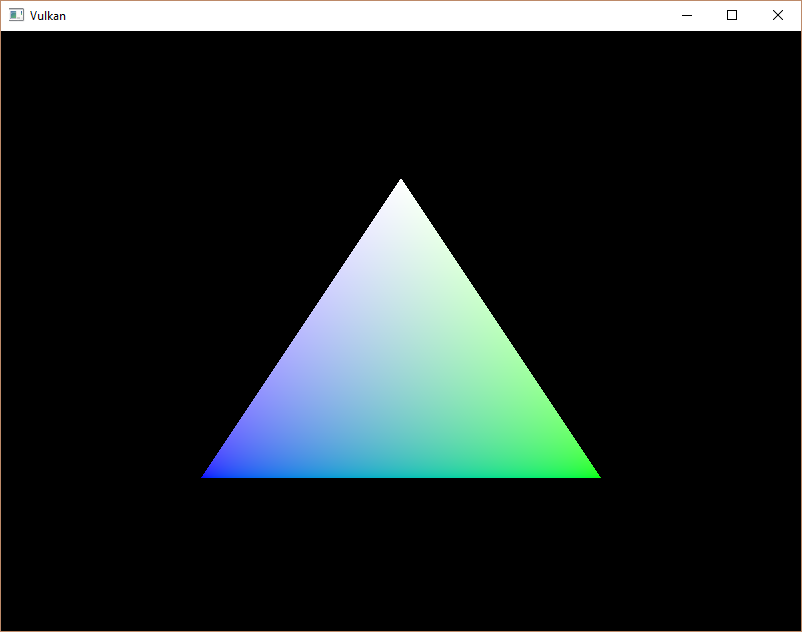

尝试修改顶点的颜色：

const std::vector<Vertex> vertices = {
    {{0.0f, -0.5f}, {1.0f, 1.0f, 1.0f}},
    {{0.5f, 0.5f}, {0.0f, 1.0f, 0.0f}},
    {{-0.5f, 0.5f}, {0.0f, 0.0f, 1.0f}}
};
