索引缓冲

前言

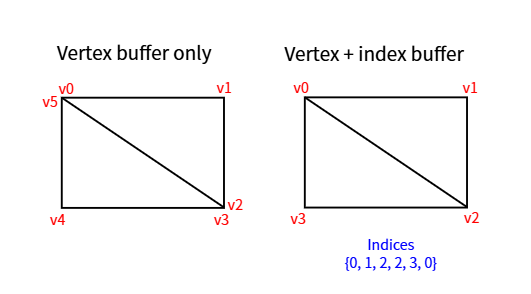

实际上需要渲染的3D网格会频繁出现顶点被多个三角形共用的情况，即使是最简单的矩形：

vertex

绘制它需要2个三角形，也就是6个顶点。如果像我们代码中写的那样每个顶点需要2个位置坐标和3个色彩通道，那就需要30个数据。但实际上我们只有4个不同的顶点，这里存在数据冗余。

一种聪明的方式是为每个顶点分配索引，然后只需要4个顶点数据和一个索引数组，只需26个数据。这里的优化似乎不太明显，但实际应用中的顶点重复会非常多，此时使用索引数组可以显著降低数据量。

创建索引数组

绘制矩形需要四个顶点，所以我们先修改代码中的顶点数据：

inline static const std::vector<Vertex> vertices = {
    {{-0.5f, -0.5f}, {1.0f, 0.0f, 0.0f}},
    {{0.5f, -0.5f}, {0.0f, 1.0f, 0.0f}},
    {{0.5f, 0.5f}, {0.0f, 0.0f, 1.0f}},
    {{-0.5f, 0.5f}, {1.0f, 1.0f, 1.0f}}
};

左上角红色，右上角绿色，右下角蓝色，左下角白色。

然后我们编写顶点索引数组，为2个三角形所需的6个顶点分配索引：

inline static const std::vector<uint16_t> indices = {
    0, 1, 2, 2, 3, 0
};

你可以使用uint16_t或uint32_t，我们这里使用前者，因为我们需要的索引数很少（不超过65535）。

和顶点缓冲一样，我们也需要索引缓冲和缓冲内存。现在添加两个成员变量：

vk::raii::DeviceMemory m_vertexBufferMemory{ nullptr };
vk::raii::Buffer m_vertexBuffer{ nullptr };
vk::raii::DeviceMemory m_indexBufferMemory{ nullptr };
vk::raii::Buffer m_indexBuffer{ nullptr };

然后创建一个createIndexBuffer函数，内容参考createVertexBuffer：

void initVulkan() {
    ......
    createVertexBuffer();
    createIndexBuffer();
    ......
}

void createIndexBuffer() {
    vk::DeviceSize bufferSize = sizeof(indices[0]) * indices.size();

    vk::raii::DeviceMemory stagingBufferMemory{ nullptr };
    vk::raii::Buffer stagingBuffer{ nullptr };
    createBuffer(bufferSize,
        vk::BufferUsageFlagBits::eTransferSrc,
        vk::MemoryPropertyFlagBits::eHostVisible |
        vk::MemoryPropertyFlagBits::eHostCoherent,
        stagingBuffer,
        stagingBufferMemory
    );

    void* data = stagingBufferMemory.mapMemory(0, bufferSize);
    memcpy(data, indices.data(), static_cast<size_t>(bufferSize));
    stagingBufferMemory.unmapMemory();

    createBuffer(bufferSize,
        vk::BufferUsageFlagBits::eTransferDst |
        vk::BufferUsageFlagBits::eIndexBuffer,
        vk::MemoryPropertyFlagBits::eDeviceLocal,
        m_indexBuffer,
        m_indexBufferMemory
    );

    copyBuffer(stagingBuffer, m_indexBuffer, bufferSize);
}

这个顶点缓冲的创建代码基本一致，我们将顶点缓冲的变量换成了索引缓冲的。唯一需要注意的是，创建索引缓冲时修改了vk::BufferUsageFlagBits，使用eIndexBuffer而不是eVertexBuffer。

使用索引缓冲

我们需要修改 recordCommandBuffer 的两个地方。首先需要绑定索引缓冲，和绑定顶点缓冲基本一致。特殊的是我们只能绑定一个顶点缓冲，即使只有一个顶点数据变化，我们仍需复制整个索引缓冲。

// vk::Buffer vertexBuffers[] = { m_vertexBuffer };
// vk::DeviceSize offsets[] = { 0 };
commandBuffer.bindVertexBuffers( 0, *m_vertexBuffer, vk::DeviceSize{0} );
commandBuffer.bindIndexBuffer( m_indexBuffer, 0, vk::IndexType::eUint16 );

我们略微调整了顶点缓冲的绑定代码，因为我们只有一个顶点缓冲。索引缓冲的第二个参数是偏移量，第三个参数是索引使用的类型。

仅仅绑定是不够的，我们需要使用drawIndexed代替draw。

// commandBuffer.draw(static_cast<uint32_t>(vertices.size()), 1, 0, 0);
commandBuffer.drawIndexed(static_cast<uint32_t>(indices.size()), 1, 0, 0, 0);

这里的五个参数分别是：索引数量、实例数量、索引开始序号、顶点偏移、实例开始序号。

最后

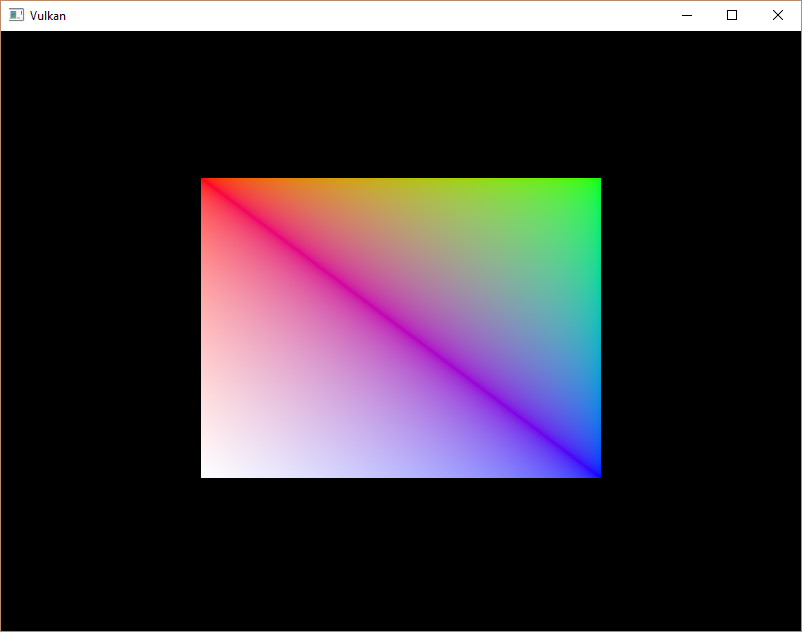

现在可以运行程序，你应该看到这样一副图像：

你现在已经知道了如何使用索引缓冲节省内存，这非常重要，因为我们后面会导入复杂的3D模型。

你大概还发现了一点，顶点缓冲需要在管线创建时添加描述信息，但索引缓冲不需要。
因为索引数据是动态绑定的资源且内容足够简单，你完全可以修改索引而不影响管线。

前一章的末尾提到了你应该使用内存分配器，从单个内存分配多个资源。但实际上你还应该更进一步，驱动程序开发者建议你将多个缓冲区合并到一个vk::Buffer中，并在使用时通过偏移量区分不同的缓冲区。这样做对于缓存更加友好，因为数据更加紧凑。

如果多个资源在同一渲染操作期间未使用，甚至可以重用相同的内存块，当然前提是它们的数据已刷新。这中内存的重用在计算机图形学中被称为 别名（Aliasing）。
