生成 Mipmaps
前言
在本章中,我们将为程序添加 mipmap 生成功能。Mipmaps 广泛应用于游戏和渲染软件中,Vulkan 让我们可以完全控制它们的创建方式。
Mipmaps 是图像预先计算好的等比缩放的版本,每个新图像是宽度和高度是前一个图像的一半。 当摄像头距离图像较远时,可以从较小的mip图像中采样纹理,从而提高渲染速度和避免莫尔条纹之类的伪影。
Mipmaps的外观示例如下:
GAME101 课程中有Mipmap更详细的介绍。
图像创建
1. 获取mip级别
在 Vulkan 中,每个 mip 图像都存储与 vk::Image
的不同 mip 级别中。0即是原始图像,之后的级别通常被称为 mip 链。
mip 级别是在创建 vk::Image
时指定的。此前,我们总将此值设为1,现在我们需要从图像的尺寸计算 mip 级别的数量。
现在添加一个类成员来存储这个数量:
...
uint32_t m_mipLevels;
vk::raii::Image m_textureImage{ nullptr };
...
我们在 createTextureImage
中加载纹理之后就可以计算 m_mipLevels
值。
之前已经提到每个 mip 级别的尺寸是前者的一半,所以可以通过下面的方式计算需要的最大级别数:
int texWidth, texHeight, texChannels;
stbi_uc* pixels = stbi_load(TEXTURE_PATH.c_str(), &texWidth, &texHeight, &texChannels, STBI_rgb_alpha);
if (!pixels) {
throw std::runtime_error("failed to load texture image!");
}
vk::DeviceSize imageSize = texWidth * texHeight * 4;
m_mipLevels = static_cast<uint32_t>(std::floor(std::log2(std::max(texWidth, texHeight)))) + 1;
...
加 1
是为了保证原始图像具有一个级别。
每高一级,宽高缩小一半,总像素数变成前者的1/4。所有 mip 级别的像素数之和不超过0级的4/3。
2. 修改辅助函数
要使用 m_mipLevels
,我们需要修改 createImage
、createImageView
和 transitionImageLayout
函数,以允许我们指定 mip 级别的数量。
现在向这些函数添加一个 mipLevels
参数:
void createImage(
uint32_t width,
uint32_t height,
uint32_t mipLevels,
vk::Format format,
vk::ImageTiling tilling,
vk::ImageUsageFlags usage,
vk::MemoryPropertyFlags properties,
vk::raii::Image& image,
vk::raii::DeviceMemory& imageMemory
) {
...
imageInfo.mipLevels = mipLevels;
...
}
...
vk::raii::ImageView createImageView(
vk::Image image,
vk::Format format,
vk::ImageAspectFlags aspectFlags,
uint32_t mipLevels
) {
...
viewInfo.subresourceRange.levelCount = mipLevels;
...
}
...
void transitionImageLayout(
vk::raii::Image& image,
vk::Format format,
vk::ImageLayout oldLayout,
vk::ImageLayout newLayout,
uint32_t mipLevels
) {
...
barrier.subresourceRange.levelCount = mipLevels;
...
}
然后更新这些函数的调用,注意只有纹理图像打开需要 mip 级别,其他图像依然保持 1
即可:
// createDepthResources
createImage(
m_swapChainExtent.width,
m_swapChainExtent.height,
1,
depthFormat,
vk::ImageTiling::eOptimal,
vk::ImageUsageFlagBits::eDepthStencilAttachment,
vk::MemoryPropertyFlagBits::eDeviceLocal,
m_depthImage,
m_depthImageMemory
);
...
// createTextureImage
createImage(
texWidth,
texHeight,
m_mipLevels,
vk::Format::eR8G8B8A8Srgb,
vk::ImageTiling::eOptimal,
vk::ImageUsageFlagBits::eTransferDst |
vk::ImageUsageFlagBits::eSampled,
vk::MemoryPropertyFlagBits::eDeviceLocal,
m_textureImage,
m_textureImageMemory
);
...
// createImageViews
m_swapChainImageViews.emplace_back(
createImageView(
m_swapChainImages[i],
m_swapChainImageFormat,
vk::ImageAspectFlagBits::eColor,
1
)
);
...
// createDepthResources
m_depthImageView = createImageView(
m_depthImage,
depthFormat,
vk::ImageAspectFlagBits::eDepth,
1
);
...
// createTextureImageView
m_textureImageView = createImageView(
m_textureImage,
vk::Format::eR8G8B8A8Srgb,
vk::ImageAspectFlagBits::eColor,
m_mipLevels
);
...
// createDepthResources (this transitionImageLayout is optional)
transitionImageLayout(
m_depthImage,
depthFormat,
vk::ImageLayout::eUndefined,
vk::ImageLayout::eDepthStencilAttachmentOptimal,
1
);
...
// createTextureImage
transitionImageLayout(
m_textureImage,
vk::Format::eR8G8B8A8Srgb,
vk::ImageLayout::eUndefined,
vk::ImageLayout::eTransferDstOptimal,
m_mipLevels
);
...
// createTextureImage
transitionImageLayout(
m_textureImage,
vk::Format::eR8G8B8A8Srgb,
vk::ImageLayout::eTransferDstOptimal,
vk::ImageLayout::eShaderReadOnlyOptimal,
m_mipLevels
);
生成 Mipmaps
1. 函数修改
现在我们的纹理图像有了多个 mip 级别,但是暂存缓冲只能用于填充级别0,其他级别的内容依然未定义。
我们需要从单个级别生成其他级别的数据,使用blitImage
命令。
此命令用于执行复制、缩放和过滤操作。我们将多次调用它以将数据 blit 到纹理图像的每个级别。
blitImage
被认为是传输操作,我们还需要给 m_textureImage
加上 vk::ImageUsageFlagBits::eTransferDst
标志位:
createImage(
texWidth,
texHeight,
m_mipLevels,
vk::Format::eR8G8B8A8Srgb,
vk::ImageTiling::eOptimal,
vk::ImageUsageFlagBits::eTransferSrc |
vk::ImageUsageFlagBits::eTransferDst |
vk::ImageUsageFlagBits::eSampled,
vk::MemoryPropertyFlagBits::eDeviceLocal,
m_textureImage,
m_textureImageMemory
);
和其他操作一样, blitImage
命令依赖图像布局。
我们可以将整个图形转换成 eGeneral
,但这很可能很慢。
为了获取最佳性能,源图像应处于 eTransferSrcOptimal
,目标图像应处于 eTransferDstOptimal
。
Vulkan 允许我们独立转换每个 mip 级别的图像。
我们一次性只 blit 两个mip级别,所以可以在每个bilt之间将每个级别都转换到最优布局。
transitionImageLayout
函数只能转换整个图形,所以我们需要更多的管线屏障指令。
现在移除到eShaderReadOnlyOptimal
的那条转换命令:
transitionImageLayout(
m_textureImage,
vk::Format::eR8G8B8A8Srgb,
vk::ImageLayout::eUndefined,
vk::ImageLayout::eTransferDstOptimal,
m_mipLevels
);
copyBufferToImage(
stagingBuffer,
m_textureImage,
static_cast<uint32_t>(texWidth),
static_cast<uint32_t>(texHeight)
);
// transitionImageLayout(
// m_textureImage,
// vk::Format::eR8G8B8A8Srgb,
// vk::ImageLayout::eTransferDstOptimal,
// vk::ImageLayout::eShaderReadOnlyOptimal,
// m_mipLevels
// );
现在整幅图像(每个 mip 级别)都被设置成了 eTransferDstOptimal
。
2. 辅助函数创建
现在添加一个辅助函数用于生成 mipmaps:
void generateMipmaps(
vk::raii::Image& image,
int32_t texWidth,
int32_t texHeight,
uint32_t mipLevels
) {
auto commandBuffer = beginSingleTimeCommands();
vk::ImageMemoryBarrier barrier;
barrier.image = image;
barrier.srcQueueFamilyIndex = VK_QUEUE_FAMILY_IGNORED;
barrier.dstQueueFamilyIndex = VK_QUEUE_FAMILY_IGNORED;
barrier.subresourceRange.aspectMask = vk::ImageAspectFlagBits::eColor;
barrier.subresourceRange.baseArrayLayer = 0;
barrier.subresourceRange.layerCount = 1;
barrier.subresourceRange.levelCount = 1;
endSingleTimeCommands( std::move(commandBuffer) );
}
我们会在多次转换命令中重用这一个屏障,上面的字段在每次使用时相同。
int32_t mipWidth = texWidth;
int32_t mipHeight = texHeight;
for (uint32_t i = 1; i < mipLevels; ++i) {
}
此循环用于记录每次的 blitImage
命令,大致需要如下步骤:
- 将 i-1 级别的图像布局转换成
eTransferSrcOptimal
,以便作为传输源 - 从 i-1 级别中 blit 新图像到 i 级别
- 将 i-1 级别的图像布局转换回
eShaderReadOnlyOptimal
,以便后面采样器读取
创建纹理图像时的
transitionImageLayout
保证了所有级别的布局是eTransferDstOptimal
我们需要填写 miplevel
、Layout
、AccessMask
等信息:
barrier.subresourceRange.baseMipLevel = i - 1;
barrier.oldLayout = vk::ImageLayout::eTransferDstOptimal;
barrier.newLayout = vk::ImageLayout::eTransferSrcOptimal;
barrier.srcAccessMask = vk::AccessFlagBits::eTransferWrite;
barrier.dstAccessMask = vk::AccessFlagBits::eTransferRead;
commandBuffer.pipelineBarrier(
vk::PipelineStageFlagBits::eTransfer,
vk::PipelineStageFlagBits::eTransfer,
{},
nullptr,
nullptr,
barrier
);
首先我们将 i-1
级别的转换到了 eTransferSrcOptimal
。
此转换将等待 i - 1
级别被填充,无论是来自之前的 blit 命令还是 copyBufferToImage
命令。
当前的 blit 命令将等待此转换。
然后我们需要指定 bilt 命令的操作区域:
vk::ImageBlit blit;
blit.srcOffsets[0] = vk::Offset3D{ 0, 0, 0 };
blit.srcOffsets[1] = vk::Offset3D{ mipWidth, mipHeight, 1 };
blit.srcSubresource.aspectMask = vk::ImageAspectFlagBits::eColor;
blit.srcSubresource.mipLevel = i - 1;
blit.srcSubresource.baseArrayLayer = 0;
blit.srcSubresource.layerCount = 1;
blit.dstOffsets[0] = vk::Offset3D{ 0, 0, 0 };
blit.dstOffsets[1] = vk::Offset3D{
mipWidth > 1 ? mipWidth / 2 : 1,
mipHeight > 1 ? mipHeight / 2 : 1,
1
};
blit.dstSubresource.aspectMask = vk::ImageAspectFlagBits::eColor;
blit.dstSubresource.mipLevel = i;
blit.dstSubresource.baseArrayLayer = 0;
blit.dstSubresource.layerCount = 1;
我们指定将 src(i-1级别) 的图像 blit 到 dst(i级别) 中,通过两个 Offset
值指定需要操作的图像范围。
因为我们需要转换的是2D图像,所以 Offset3D
的 Z 轴设置必须是 [0,1)
。
现在可以通过 blit 命令记录操作了:
commandBuffer.blitImage(
image, vk::ImageLayout::eTransferSrcOptimal,
image, vk::ImageLayout::eTransferDstOptimal,
blit,
vk::Filter::eLinear
);
我们将 image
同时指定为了 srcImage
和 dstImage
参数,因为我们需要在同一个图像的不同级别之间 blit。
原级别的布局是 eTransferSrcOptimal
,就是本函数上面的代码中进行的转换。
目标级别的布局是 eTransferDstOptimal
,因为 createTextureImage
中我们将整个图像布局都变成了 eTransferDstOptimal
。
最后一个参数指定过滤器,我们使用线性差值(你也可以使用最近临或其他方法)。
注意
blitImage
必须提交到具有图形功能的队列(如果你使用了专用的传输队列)。
然后还需要录制命令把布局转换回 eShaderReadOnlyOptimal
:
barrier.oldLayout = vk::ImageLayout::eTransferSrcOptimal;
barrier.newLayout = vk::ImageLayout::eShaderReadOnlyOptimal;
barrier.srcAccessMask = vk::AccessFlagBits::eTransferRead;
barrier.dstAccessMask = vk::AccessFlagBits::eShaderRead;
commandBuffer.pipelineBarrier(
vk::PipelineStageFlagBits::eTransfer,
vk::PipelineStageFlagBits::eFragmentShader,
{},
nullptr,
nullptr,
barrier
);
最后别忘了处理下一个 mip 级别之前更新宽高:
if (mipWidth > 1) mipWidth /= 2;
if (mipHeight > 1) mipHeight /= 2;
> 1
检查是为了保证每个维度永远不会变为0。
注意到循环是从 1 到 mipLevels-1 ,我们并没有把最后一个级别(mipLevels-1)的布局变回eShaderReadOnlyOptimal
,所以需要在循环之外特殊处理:
barrier.subresourceRange.baseMipLevel = mipLevels - 1;
barrier.oldLayout = vk::ImageLayout::eTransferDstOptimal;
barrier.newLayout = vk::ImageLayout::eShaderReadOnlyOptimal;
barrier.srcAccessMask = vk::AccessFlagBits::eTransferRead;
barrier.dstAccessMask = vk::AccessFlagBits::eShaderRead;
commandBuffer.pipelineBarrier(
vk::PipelineStageFlagBits::eTransfer,
vk::PipelineStageFlagBits::eFragmentShader,
{},
nullptr,
nullptr,
barrier
);
if (mipWidth > 1) mipWidth /= 2;
if (mipHeight > 1) mipHeight /= 2;
endSingleTimeCommands( std::move(commandBuffer) );
}
注意最后一个级别的旧布局是 DstOptimal 而不是 SrcOptimal 。
最后,在 createTextureImage
中调用 generateMipmaps
:
transitionImageLayout(
m_textureImage,
vk::Format::eR8G8B8A8Srgb,
vk::ImageLayout::eUndefined,
vk::ImageLayout::eTransferDstOptimal,
m_mipLevels
);
copyBufferToImage(
stagingBuffer,
m_textureImage,
static_cast<uint32_t>(texWidth),
static_cast<uint32_t>(texHeight)
);
generateMipmaps(
m_textureImage,
texWidth,
texHeight,
m_mipLevels
);
线性过滤支持
使用 blitImage
这样的内置函数生成 mip 图像非常方便,但这要求我们的纹理图像格式支持线性过滤。
可以使用 physicalDevice.FormatProperties()
函数进行检查。
为此在 generateMipmaps
函数中添加一个参数用于检查。
void createTextureImage() {
...
generateMipmaps(
m_textureImage,
vk::Format::eR8G8B8A8Srgb,
texWidth,
texHeight,
m_mipLevels
);
}
void generateMipmaps(
vk::raii::Image& image,
vk::Format imageFormat,
int32_t texWidth,
int32_t texHeight,
uint32_t mipLevels
){
...
}
在 generateMipmaps
获取格式属性:
// vk::FormatProperties
auto formatProperties = m_physicalDevice.getFormatProperties(imageFormat);
vk::FormatProperties
结构体有一些不同的 TilingFeatures
字段。
我们创建的纹理图像使用最优平铺格式,所以需要检查 optimalTilingFeatures
是否支持线性采样过滤器,可以这样写:
if(!(formatProperties.optimalTilingFeatures & vk::FormatFeatureFlagBits::eSampledImageFilterLinear)){
throw std::runtime_error("texture image format does not support linear blitting!");
}
还有两种替代方案:
- 使用一个函数,查找并使用支持线性bliting的图像格式。
- 使用 stb_image_resize 这样的库实现 mipmap 生成。
应该注意的时,实际应用中一般不会在运行时生成mipmap级别。 通常会预生成然后一并放入纹理文件中,从而提高加载速度。 作为一个练习,读者自行可以寻找合适的纹理图片,尝试从中加载多个mipmap级别。
采样器
1. 字段介绍
我们还需要为采样器指定如何读取这些mimap数据,这非常简单。
Vulkan 允许我们指定 minLod
、maxLod
、mipLodBias
和 mipmapMode
(“Lod”表示“细节级别”)。
当对纹理进行采样时,采样器会根据以下伪代码选择 mip 级别
// 根据距离生成一个合适的细节等级
lod = getLodLevelFromScreenSize();
lod = clamp(lod + mipLodBias, minLod, maxLod);
// 根据细节等级选择合适的 mip 等级
level = clamp(floor(lod), 0, texture.mipLevels - 1);
// 从对应的 mip 等级图像获取色彩
if (mipmapMode == VK_SAMPLER_MIPMAP_MODE_NEAREST) {
// 最近临方法
color = sample(level);
} else {
// 颜色混合方法,比如线性差值
color = blend(sample(level), sample(level + 1));
}
采样(sample)操作本身也受 lod
影响:
if (lod <= 0) {
color = readTexture(uv, magFilter);
} else {
color = readTexture(uv, minFilter);
}
如果物体距离摄像机近,。就会使用 magFilter
过滤器;反之离得远则使用 minFilter
过滤器。
通常 lod
是非负数,因为0表示贴近摄像机,mipLodBias
偏移量允许我们强制 Vulkan 使用比通常使用的更低的 lod
和 level
。
2. 指定字段
我们需要为 textureSampler
选择合适的值。
我们已经将 minFilter
和 magFilter
设置为线性差值,现在只需指定合适的 minLod
、maxLod
、mipLodBias
和 mipmapMode
。
samplerInfo.mipmapMode = vk::SamplerMipmapMode::eLinear;
samplerInfo.mipLodBias = 0.0f;
samplerInfo.minLod = 0.0f;
samplerInfo.maxLod = static_cast<float>(m_mipLevels);
根据上面的伪代码,你应该可以理解这里的参数。
运行

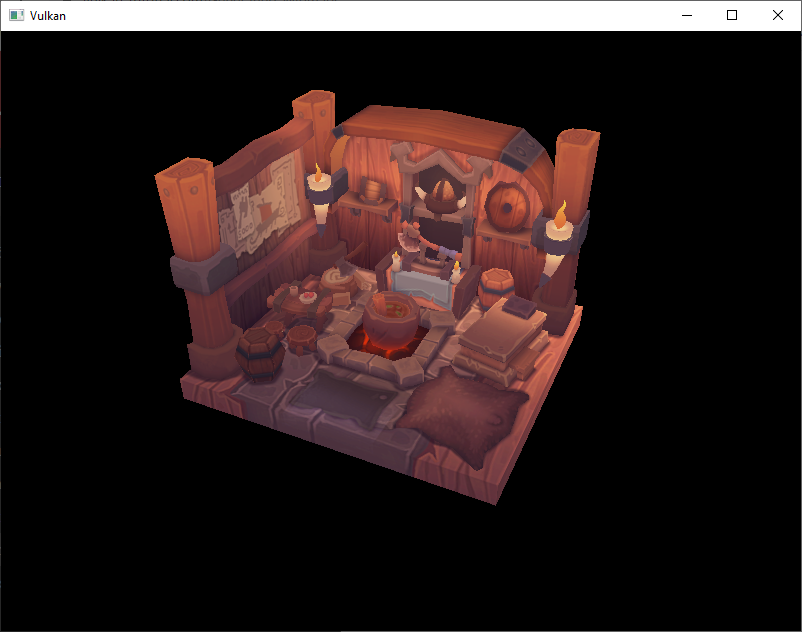

现在运行您的程序,您应该看到以下内容

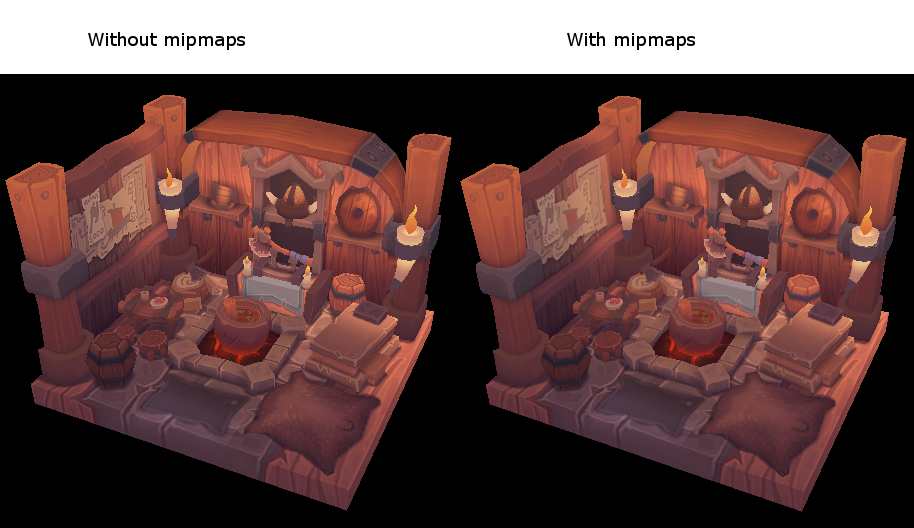

差异并不显著,因为我们的场景非常简单。如果您仔细观察,应该能发现细微的差别。
最明显的差异是纸上的文字。 使用 mipmaps 后文字已被平滑。不使用 mipmaps 时文字有粗糙的边缘和来自莫尔伪影的间隙。
您可以尝试调整采样器设置,看看它们如何影响 mipmapping。 例如更改 minLod,强制着色器使用较高的 mip 级别:
samplerInfo.minLod = static_cast<float>(m_mipLevels / 2);

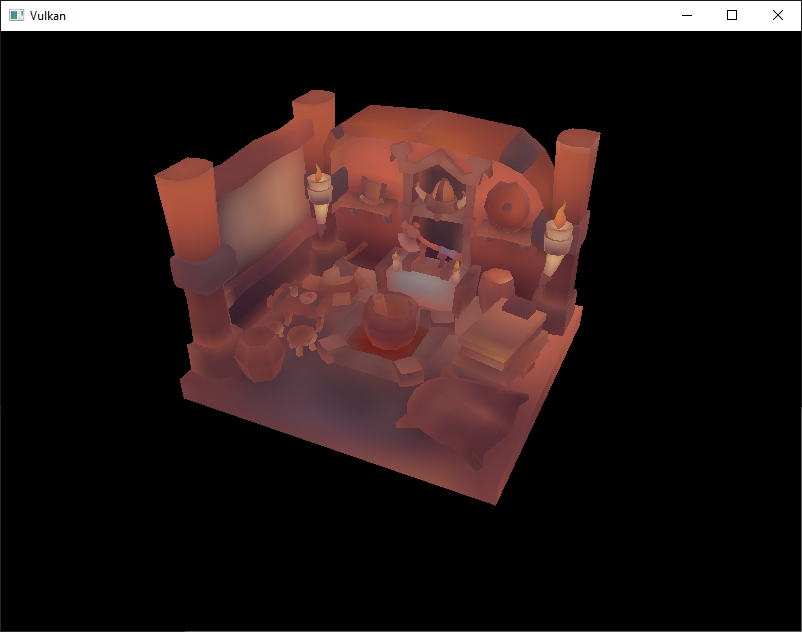

这将参数类似下面的图像:
当物体远离摄像机时,采样器会自动使用更高的 mip 级别,无需手动调整。
